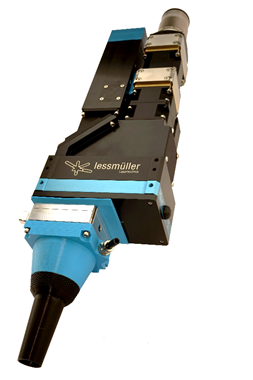

LSO 準直焊接頭
創新的LSO準直焊接頭在傳統準直焊接頭的光學元件基礎上，增加了智能位置控制組件，通過自動驅動聚焦透鏡在橫向和軸向進行位移，結合智能跟蹤和監控系統（如OCT）調整自動焊接位置，實現在線補償焊接位置偏差和間隙變化，從而實現激光光束始終在焊縫位置，并保證在被加工表面上的最佳焦點位置。
高精度
在主動焊接過程中，LSO系統通過外部照明，激光三角測量或光學相干斷層掃描確保精確的位置檢測，每隔10ms通過聚焦透鏡的橫向位移來校正激光光束位置與焊縫位置的偏差。LSO可實現高達0.01mm的定位精度和0.05mm的焊縫跟蹤精度（搭載OCT），光束橫向可偏移范圍為±1.5mm，縱向焦點可調范圍為±15mm，可以滿足不同工藝環境下離焦量的快速調整。
閉環控制
LSO準直焊接頭的智能位置控制組件內置兩枚高精度電機，通過自動驅動聚焦透鏡在橫向和軸向進行位移，實現激光光束的橫向位置偏移和縱向焦點位置變化。搭載OCT智能跟蹤監控系統后，OCT系統實時測量的焊縫位置數據信息傳輸給LSO智能位置控制組件，通過聚焦透鏡在橫向位移，實現激光光束偏移，完成焊縫跟蹤閉環控制。
拓展性&適用性
通過Adapter適配接口可輕松將Weldeye和Weldcheck集成在LSO焊接頭，同時可直接安裝集成OCT系統，實現焊接過程的全閉環控制，這讓LSO焊接頭在提供完善的焊接過程控制同時可與任何激光焊接加工系統集成，針對不同激光焊接過程控制需求提供完善的整體解決方案。
精巧設計
LSO焊接系統高度集成化設計帶來很少的干涉輪廓，為機器人可達性和夾具設計空間提供更多可能。通過標準現場總線進行通信（Profinet，Profibus，Ethercat，Devicenet），可滿足搭載過程監控系統后與上位機的快速數據傳輸。LSO焊接頭的保護玻璃，聚焦和準直透鏡均具備溫度監控。堅固，輕便，易維護， 同時具備IP64防塵性能，確保設備在激光焊接環境下穩定工作。

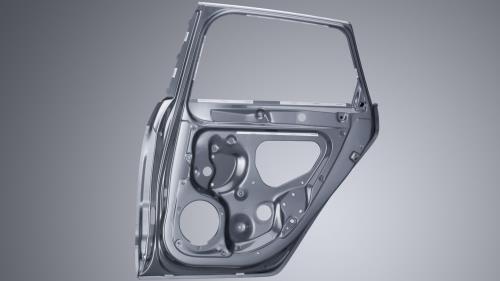

汽車車門焊接

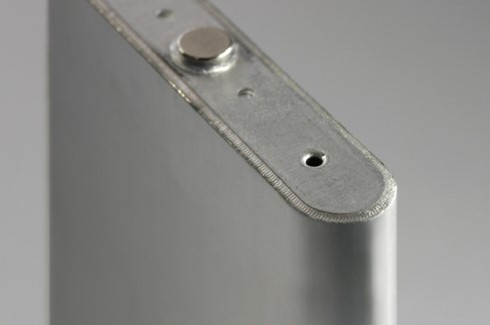

動力電池硬殼封邊焊接

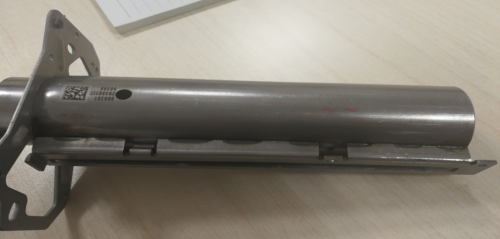

汽車轉向系統焊接
| 序號 | 參數項目 | 參數值 |
|---|---|---|
| 1 | LSO 激光功率 | 達到 6000W |
| 2 | 加工激光的波長 | 1030 nm 到 1080 nm |
| 3 | 位置精度 | 10 μm |
| 4 | 焊縫跟蹤精度（速度=4.5米/秒） | 50 μm |
| 5 | 定位控制頻率 | up to 100 H |
| 6 | 橫向可調范圍（X,Y軸） | +/? 2.5 mm |
| 7 | Z軸向可調范圍 | +/? 15.0 mm |
| 8 | 準直系統焦距 | 200 mm |
| 9 | 聚焦系統焦距 | 200 mm or 280 mm |
| 10 | 工作間隙 | 102 mm or 182 mm |
| 11 | 標準保護玻璃 | ? 55 mm, 1.5 mm厚度 |
| 12 | 橫向氣簾 | 6 bar, 500 l/min |
| 13 | 光纖耦合 | QBH, Q5 / LLK-B, QD / LLK-D |
| 14 | 外部總線接口 | Profinet, Profibus, Ethercat, Devicenet |
| 15 | 內部數據接口(包含 8 m 和 15 m 線纜) | Ethernet |
| 16 | 內部傳感器/反應接口 (配有 OCT) | CAN-BUS |
| 17 | OCT 掃描區域 (配 LSO 激光頭) | +/? 15.0 mm around TCP |
| 18 | LSO + OCT 尺寸 | 438 mm x 289 mm x 129 mm |
| 19 | LSO + OCT 重量 | 10.5 kg |
| 20 | 控制箱的尺寸 高x寬x深 | 600 mm x 460 mm x 450 |
| 21 | 控制箱的質量 | 45 kg |
| 22 | 內部電源 | 24 V / max. 4.5 A |
| 23 | 外部電源 | 115 V / 230 V / 16 A |
| 24 | 設計 | 防塵 IP64 |
硬件

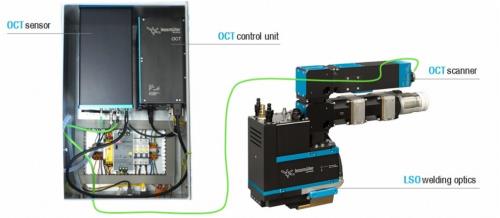

LSO搭載OCT系統

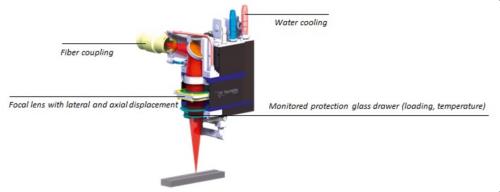

LSO焊接頭結構圖
軟件

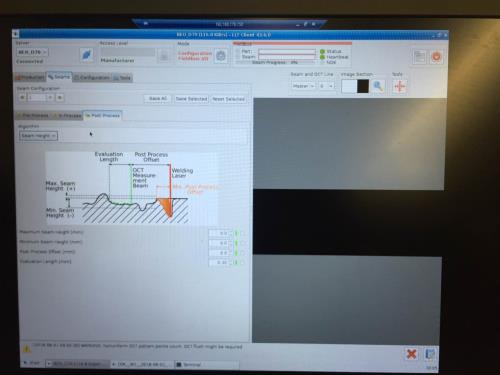

LLT- Client軟件
用于參數設置、實時焊接過程監控及可視化
