Weldcheck 檢測系統
基于光電二極管傳感器檢測原理，用于激光焊接過程監測、實時質量檢測。實時采集不同波長的焊接過程光，焊接過程信號曲線通過質量算法對比檢測，焊接故障的實時數據評估和傳輸，保證不良品及時檢出，為焊接過程優化和焊接質量穩定提供數據基礎。
寬廣應用

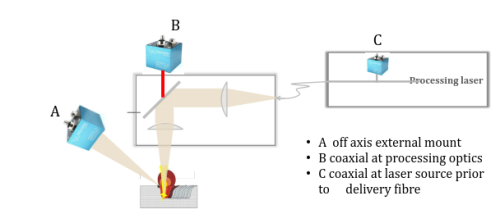

通過標準C-Mount接口（相機端口）可輕松與各類準直焊接頭和振鏡焊接頭進行集成，同時可選擇直接安裝在激光發生器內部（目前支持IPG光纖激光器和Trumpf碟片激光器）。針對不同激光焊接工藝和各種材料的焊接均能提供良好的質量檢測解決方案，廣泛用于碳鋼、不銹鋼、鋁、銅等金屬連續焊接和脈沖焊接過程質量檢測。
精準記錄
光學單元內置雙波段傳感器，高達25KHz采樣率實時采集320nm-1650nm波段的焊接過程光，準確記錄焊接過程產生的等離子體和液態熔池輻射，為質量檢測提供可靠數據。
實時質量檢測
通過采集焊接過程光，經由光電轉換的焊接過程曲線精確反映焊接過程質量波動，結合質量檢測算法，實時針對激光焊接過程中由于激光功率偏差、焊縫間隙變化、焊接頭鏡片污染及材料表面污染等造成的焊接質量缺陷進行檢測和實時反饋，同時具備焊接質量檢測結果可追溯。
卓越工業設計
Weldcheck系統是比較小巧精細的激光焊接實時質量檢測系統，高度集成化設計確保與焊接頭集成后幾乎不帶來干涉輪廓的增加，通用接口和靈活安裝方式可適配任何激光焊接系統。堅固，輕便，易維護， 同時具備IP64防塵性能，確保設備在激光焊接環境下穩定工作。

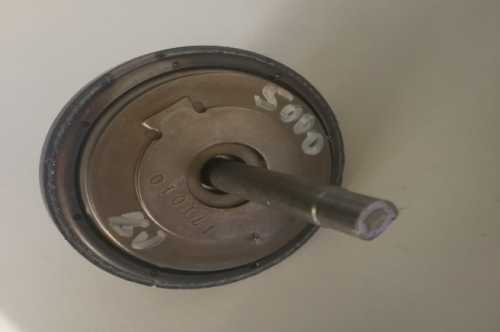

汽車座椅調角器焊接

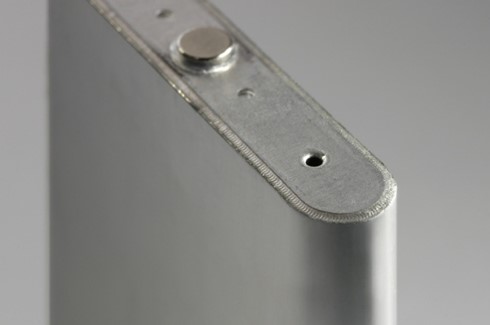

動力電池硬殼封邊焊接

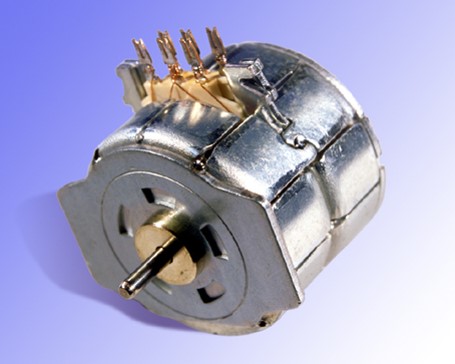

電機電極端子點焊
鍍鋅板點焊

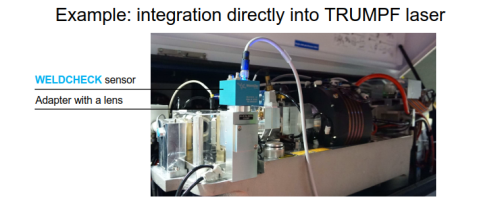

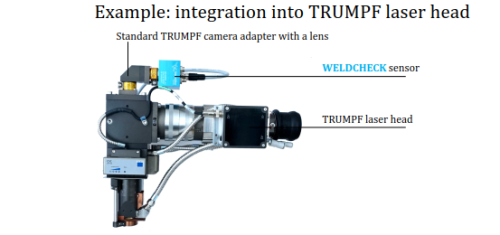

Weldcheck For TRUMPF

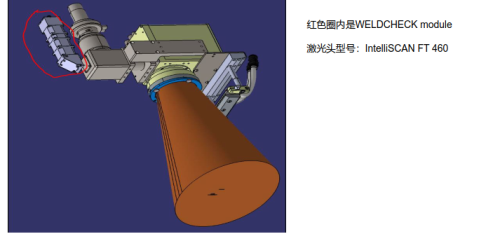

Weldcheck For Blackbird FT460

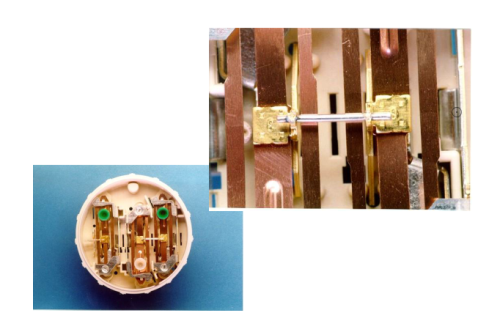

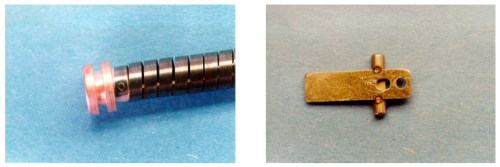

銅的點焊
銅和其它合金焊接

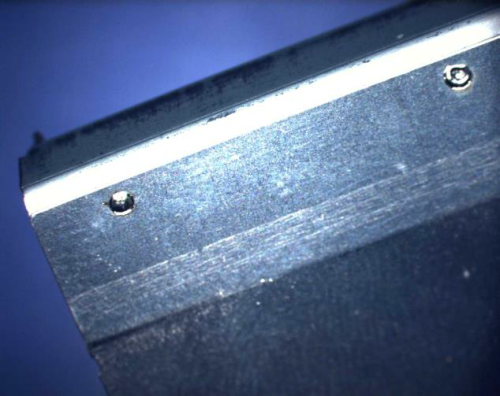

鋅涂層焊接
| 序號 | 參數項目 | 參數值 |
|---|---|---|
| 1 | 檢測波長 | 320 nm to 1650 nm |
| 2 | 集成傳感器 | C相機端口，激光源 |
| 3 | 控制單元集成 | 頂帽導軌安裝 |
| 4 | 掃描速率 | 最大 25 kHz |
| 5 | 內部傳感器接口 | CAN-BUS |
| 6 | 內部數據接口（包括20米電纜） | 以太網 |
| 7 | 操作系統 | Linux, Windows, etc. |
| 8 | 內置SSD環形緩沖區 | 最小100 GB |
| 9 | 外部接口 | Profinet, Ethercat, Ethernet/IP, etc. |
| 10 | 外部輸入/輸出 | 4 GPIO pins |
| 11 | 傳感器模塊尺寸 | 48 mm x 48 mm x 40 mm |
| 12 | 傳感器模塊重量 | 161 g |
| 13 | 控制單元尺寸 | 140 mm x180 mm x 70 mm |
| 14 | 電源傳感器 | 12 V / 0.05 A |
| 15 | 電源控制單元 | 24 V / 0.5 A |
| 16 | 傳感器構造 | IP64 |
硬件

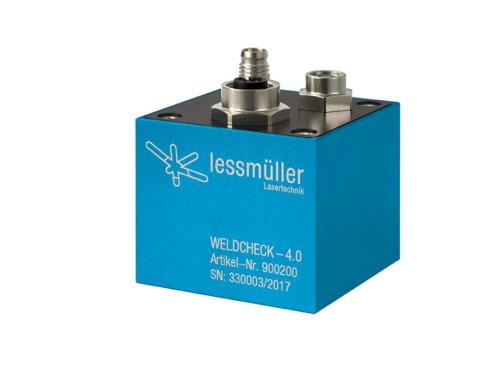

Weldcheck傳感器模塊

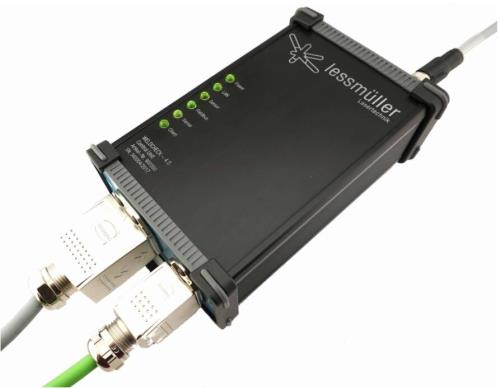

Weldcheck控制器模塊
軟件

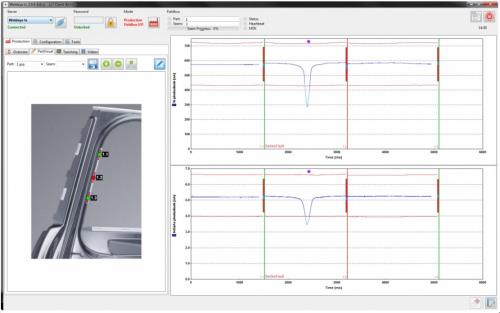

LLT- Client軟件
用于參數設置、實時焊接過程監控及可視化

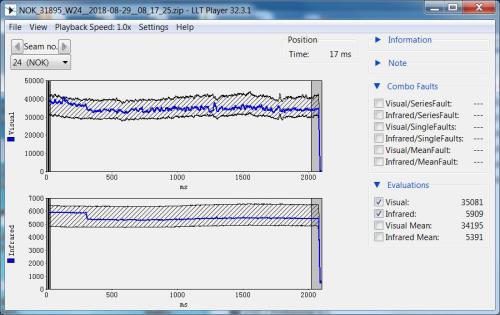

LLT-Player軟件
用于焊接過程記錄曲線的打開及工藝參數的回溯查看
