Weldeye 檢測系統
基于Camera原理，用于激光釬焊或激光熔焊過程的在線閉環控制，焊接過程監測、可視化、實時質量檢測。高采樣頻率實時攝像機成像，結合獨家質量檢測算法，實時焊接過程圖像分析以確保焊接質量穩定，從而降低廢品率、測試成本和返工。
專業照明技術
專業頻閃照明技術，確保用于焊縫質量檢測圖像的準確采集。同軸照明模塊LM4和旁軸照明模塊LM6完美解決不同應用需求及不同激光頭集成問題
焊接過程觸手可及
激光焊接過程圖像的實時采集，焊接過程可視化，加工工藝參數同步記錄，焊接過程視頻可追溯。
實時質量檢測
通過采集焊縫和熔池的圖像，結合質量檢測算法，實時針對激光焊接過程中的典型缺陷如孔洞、斷焊、焊偏等進行檢測并將結果實時反饋。確保焊接質量穩定同時省去焊后檢測工序，提高生產節拍。
卓越工業設計
得益于精巧的設計，Weldeye系統相機模塊和照明模塊具有體積小，重量輕，與焊接頭集成后干涉輪廓小等優點，同時具備IP64防塵性能，確保激光焊接環境下穩定工作。高柔性連接線纜可滿足隨機器人運動，所有線纜均采用快速插接口設計，方便快速更換。

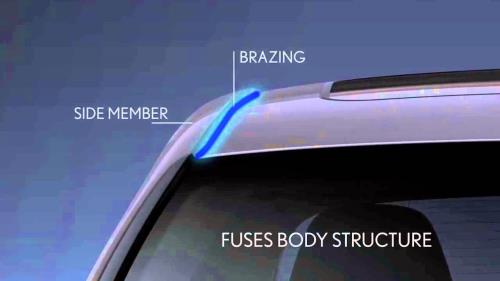

汽車白車身頂蓋釬焊

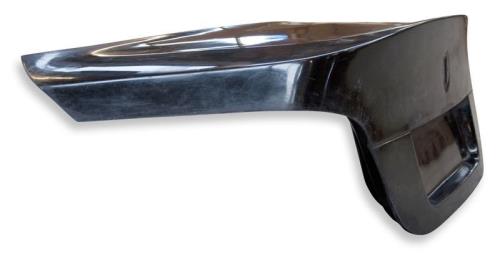

汽車白車身后蓋焊接

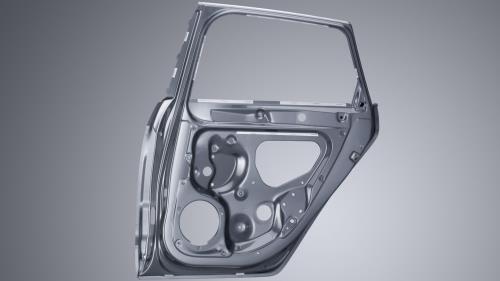

汽車白車身四門焊接

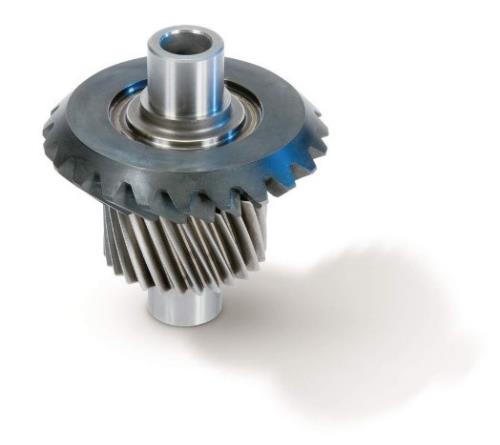

汽車傳動齒輪焊接

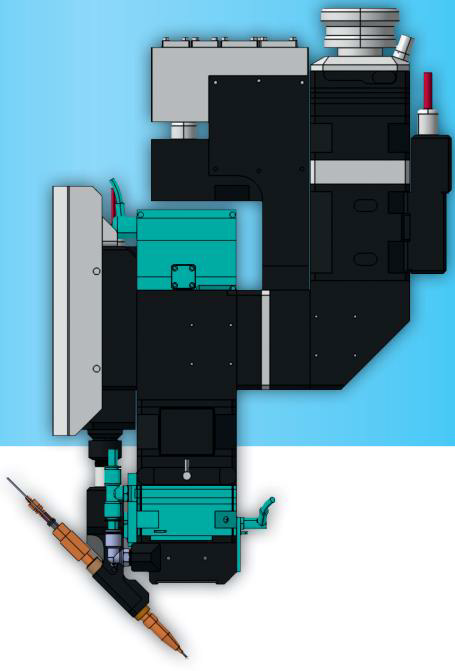

Weldeye For Scansonic ALO3

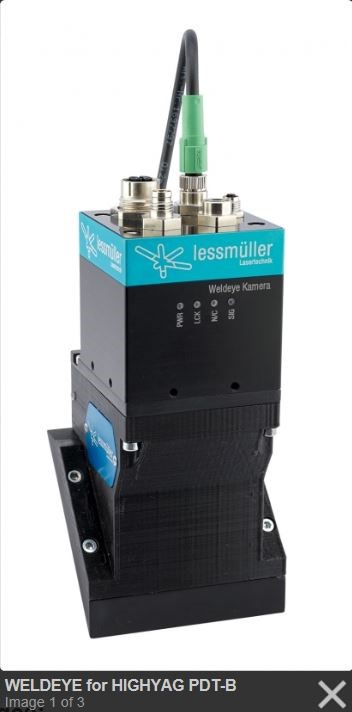

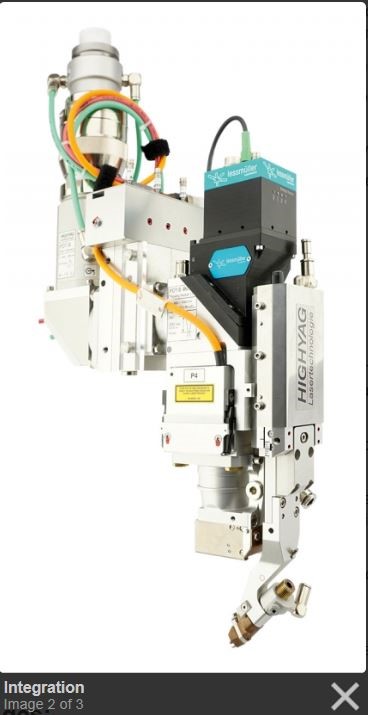

Weldeye For Highyag PDT-B
| 序號 | 參數項目 | 參數值 |
|---|---|---|
| 1 | 照明激光功率 | Laser class 3B |
| 2 | 圖片頻率 | 300 fps |
| 3 | 相機分辨率 | 40 px/mm |
| 4 | 圖片像素尺寸 | 600 px * 200 px |
| 5 | 圖片最大尺寸 | 18mm * 6mm |
1:0.9 / 1:1 / 1:1.1 / 1:1.7 /1:2.1 /1:3.3 /1:4 /1:5.2 /1:5.3
放大率，配有Scansonic焊接光學器件
| 序號 | 其他 | 有序切換的圖像大小，圖像位置 |
|---|---|---|
| 1 | 內部數據接口（包括8m和15m電纜） | Gigabit Ethemet |
| 2 | 外部接口 | Profinet Profibus,Ethercat,Devicenet,Ethernet/IP |
| 3 | WELDEYE的尺寸和重量 相機模塊 AP3.0 | 82 mm*82mm*86mm/817g |
| 4 | WELDEYE的尺寸和重量 照明模塊 LM4 | 82mm*82mm*60mm/351g |
| 5 | WELDEYE尺寸和重量 照明模塊 LM6 | 40mm*48mm*65mm/172g |
| 6 | 外部電源 | 230 V |
| 7 | 內部電源 | 24 V / max 3A |
| 8 | WELDEYE集成 照明模塊 LM4 | 集成在激光頭里面，激光束路徑通過它 |
| 9 | WELDEYE集成 照明模塊 LM6 | 集成在激光頭外面，更大的工作距離 |
| 10 | 結構 | IP64 |
硬件

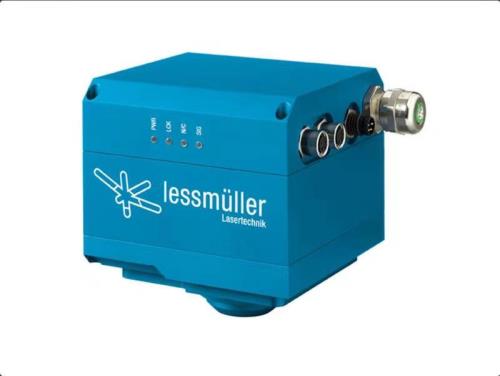

Weldeye相機模塊 Camera AP3.0

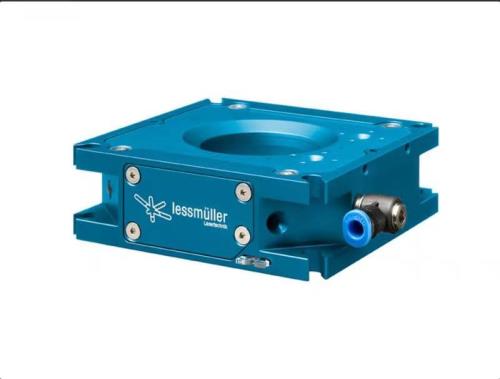

Weldeye同軸照明模塊LM4

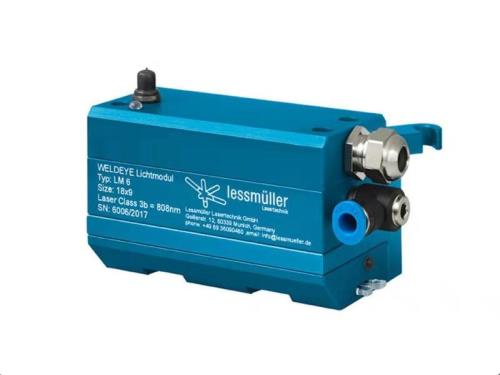

Weldeye旁軸照明模塊LM6

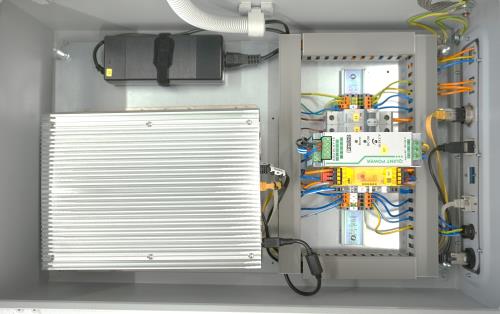

Weldeye控制柜Control Cabinet
軟件

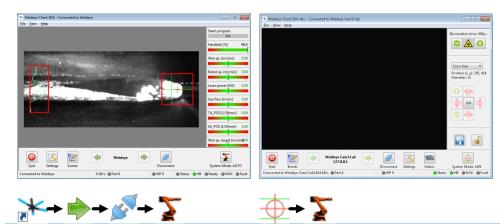

Weldeye Client軟件
用于參數設置、實時焊接過程監控及可視化

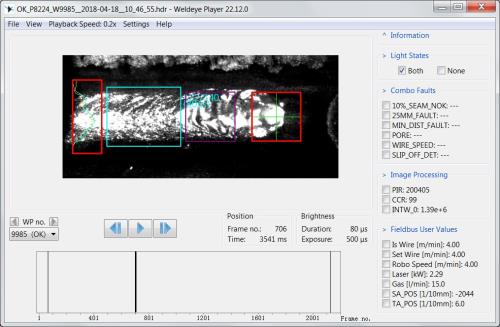

Weldeye Player軟件
用于焊接過程記錄video的播放及工藝參數的回溯查看
