FILLETSCAN 焊縫跟蹤系統
基于Camera原理，用于機器人掃描飛行焊接的角焊縫位置識別和激光光束引導，實時同軸高精度焊縫跟蹤。高頻相機實時采集焊接區域圖像，并通過檢測算法測量激光束位置和焊縫位置并提供給掃描焊接頭控制器，實現焊接位置的在線快速校正，焊接過程和焊接工藝參數記錄，確保角焊縫獲得最佳焊接質量。應用客戶，沈陽寶馬，卡斯馬、重慶金康等。
同軸實時焊縫跟蹤
FILLET SCAN 相機和照明單元集成并共用Blackbird IntelliWELD 30 FC V 振鏡焊接頭的內部光路，實現照明激光光路、相機光路與激光加工光路同軸，最短1.5mm的前置跟蹤距離可實現整個掃描區域無方向性的在線焊縫跟蹤，焊接過程可視化和過程監控實現穩定的焊縫質量。
焊縫位置閉環控制
高頻相機以300HZ連續采集高分辨率圖像，圖像處理算法分析每個記錄的圖像，計算出焊縫的實際位置，通過UDP通信協議將焊縫位置數據傳送到Blackbird控制器以調整激光光束始終在焊縫位置，最高可支持14m/min的飛行焊接角焊縫實時跟蹤，實現高效穩定的精準焊接。
焊接過程可追溯
通過窄帶濾波器有效抑制焊接過程光對相機采集圖像的干擾，確保采集圖像的清晰穩定，實現焊接過程實時可視化。UDP接口用于與Blackbird控制器交換焊接工藝參數及質量信號，并被完整保存于焊接過程視頻文件，為質量追溯提供了有關過程參數的證據。
卓越工業設計
得益于精巧的模塊化設計，F(xiàn)illetscan系統相機模塊和照明模塊具有體積小，重量輕，與振鏡焊接頭集成后干涉輪廓小等優點，同時具備IP64防塵性能，確保激光焊接環境下穩定工作。

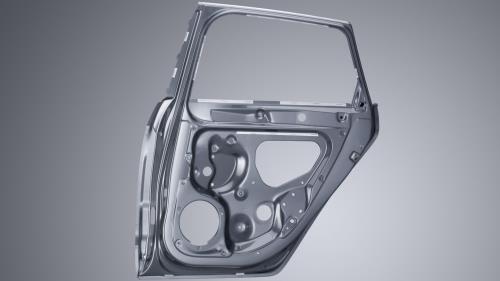

汽車白車身四門角焊縫焊接

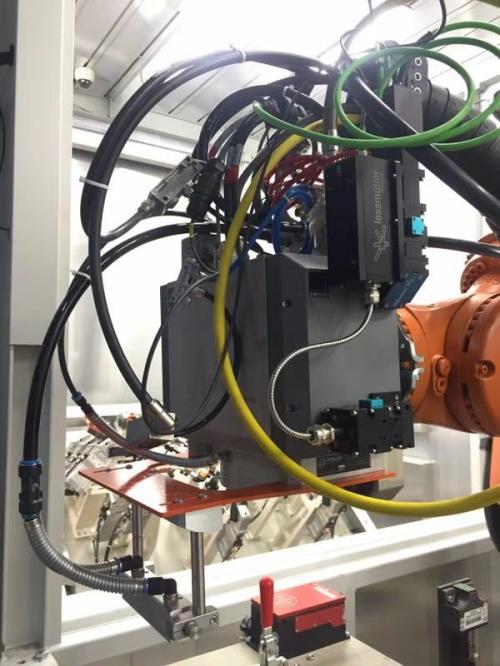

適用于汽車白車身四門角焊縫焊接系統-遠程激光飛行焊接
適用于電池硬殼角焊縫焊接的焊縫跟蹤功能
| 序號 | 參數項目 | 參數值 |
|---|---|---|
| 1 | 黑鳥掃描控制單元的焊接速度 | 高達 14 m/min |
| 2 | 軌道控制精度 | 0.1 mm Max |
| 3 | 最大邊緣偏移 | ±1.5 mm |
| 4 | 照明激光輸出功率 | max. 60 W |
| 5 | 照明激光波長 | 808 nm |
| 6 | 橫向光束寬度 | 20° to 80° |
| 7 | 縱向波束寬度 | ?10° to 10° |
| 8 | 影像率 (400 px × 400 px) | 300 fps |
| 9 | 相機分辨率 | 60 px/mm |
| 10 | 圖像的像素尺寸 | max. 600 px × 600 px |
| 11 | 最大圖像尺寸 | 10 mm × 10 mm |
| 12 | 焊接方向的預處理面積尺寸 | max. 5 mm |
| 13 | 焊接方向的預處理面積尺寸 | max. 5 mm |
| 14 | Scanlab intelliWELD 30 FC V提供放大 | 1:6 |
| 15 | 內部數據接口 (incl. 8 m and 15 m cable) | Gigabit Ethernet |
| 16 | 內部傳感器/執行部件接口(with camera) | CAN-BUS |
| 17 | 外部接口(with BB SCU) | Ethernet UDP |
| 18 | WELDEYE 相機模塊尺寸 | 53 mm × 62 mm × 260 mm |
| 19 | WELDEYE 照明模塊尺寸 | 60 mm × 62 mm × 136 mm |
| 20 | 重量 | ca. 2.7 kg |
| 21 | 外接電源 | 230 V |
| 22 | 內接電源 | 24 V / max. 5 A |
硬件
Filletscan相機模塊Camera CM3.0

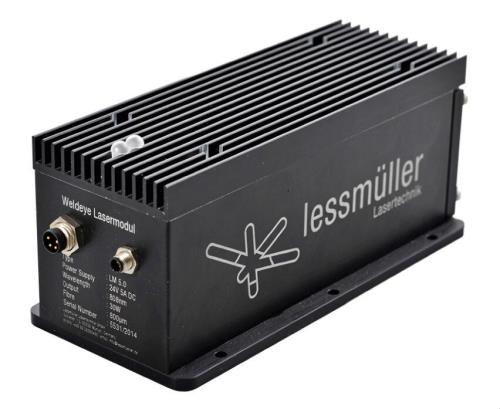

Filletscan照明模塊

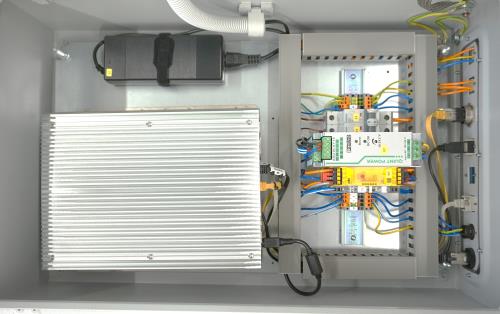

Filletscan控制柜Control Cabinet
軟件

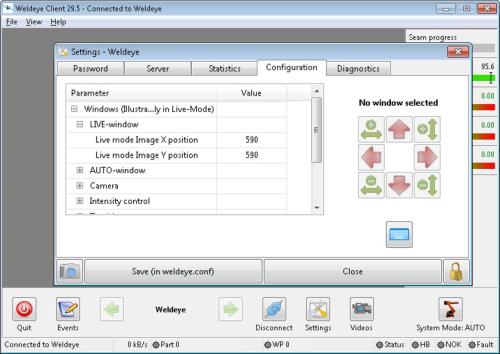

Weldeye Client軟件
用于參數設置、實時焊接過程監控及可視化

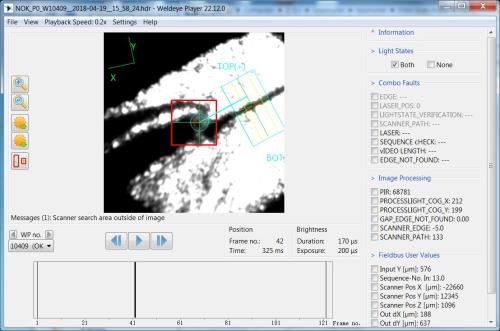

Weldeye Player軟件
用于焊接過程記錄video的播放及工藝參數的回溯查看
